共享内存

共享内存不同于内存映射区，它不属于任何进程，并且不受进程生命周期的影响，通过调用 Linux 提供的系统函数可以得到这块共享内存。使用之前需要让进程和共享内存进行关联，得到共享内存的起始地址之后就可以直接进行读写操作；进程也可以和这块共享内存解除关联，解除关联之后就不能操作这块共享内存了。在所有进程间通信的方式中，共享内存的效率是最高的。

共享内存操作默认不阻塞，如果多个进程同时读写共享内存，可能出现数据混乱。共享内存需要借助其他机制（比如：信号量）来保证进程间的数据同步，共享内存内部没有提供这种机制。

创建/打开共享内存

在使用共享内存之前必须要先做一些准备工作，如果共享内存不存在就需要先创建出来，如果已经存在就需要先打开这块共享内存。不管是创建还是打开共享内存使用的函数是同一个，函数原型如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#include <sys/ipc.h>
#include <sys/shm.h>
int shmget(key_t key, size_t size, int shmflg);
/*
参数:
    key:
        类型 key_t 是个整形数，通过这个 key 可以创建或者打开一块共享内存，该参数的值一定要大于 0
    size:
        创建共享内存的时候，指定共享内存的大小。如果是打开一块已存在的共享内存，size 是没有意义的
    shmflg：
        创建共享内存的时候指定的属性
        IPC_CREAT: 创建新的共享内存。如果创建共享内存，需要指定对共享内存的操作权限，比如：IPC_CREAT | 0664
        IPC_EXCL: 检测共享内存是否已经存在，必须和 IPC_CREAT 一起使用
返回值：
    共享内存创建或者打开成功。返回标识共享内存的唯一的 ID
    失败，返回 -1
*/

场景：创建一块大小为 4k 的共享内存

1
shmget(100, 4096, IPC_CREAT | 0664);

场景：创建一块大小为 4k 的共享内存，并且检测是否存在

1
2
// 如果共享内存已经存在，共享内存创建失败，返回 -1，perror() 打印错误信息
shmget(100, 4096, IPC_CREAT | 0664 | IPC_EXCL);

场景：打开一块已经存在的共享内存

1
2
3
4
// 函数参数虽然指定了大小和 IPC_CREAT，但是都不起作用
shmget(100, 4096, IPC_CREAT|0664);
// 因为共享内存已经存在，只能打开，参数 4096 也没有意义
shmget(100, 0, 0);

场景：打开一块共享内存，如果不存在就创建

1
shmget(100, 4096, IPC_CREAT | 0664);

补充：shmget() 函数的第一个参数是一个大于 0 的正整数，如果不想自己指定可以通过 ftok() 函数直接生成这个 key 值。
该函数的函数原型如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
// ftok 函数原型
#include <sys/types.h>
#include <sys/ipc.h>

// 将两个参数作为种子，生成一个 key_t 类型的数值
key_t ftok(const char *pathname, int proj_id);

/*
参数:
    pathname:
        当前操作系统中一个存在的路径
    proj_id:
        这个参数只用到了 int 中的一个字节，传参的时候要将其作为 char 进行操作，取值范围 1~255
返回值：
    成功，返回一个可用于创建、打开共享内存的 key 值
    失败，返回 -1
*/

// 使用示例
// 根据路径生成一个key_t
key_t key = ftok("/home/robin", 'a');
// 创建或打开共享内存
shmget(key, 4096, IPC_CREATE | 0664);

关联和解除关联

创建/打开共享内存之后还必须和共享内存进行关联，这样才能得到共享内存的起始地址，通过内存地址进行数据的读写操作。
函数的原型如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
void *shmat(int shmid, const void *shmaddr, int shmflg);

/*
参数:
    shmid:
        要操作的共享内存的 ID, 是 shmget () 函数的返回值
    shmaddr:
        共享内存的起始地址，用户不知道，需要让内核指定，写 NULL
    shmflg:
        和共享内存关联的对共享内存的操作权限
        SHM_RDONLY: 读权限，只能读共享内存中的数据
        0: 读写权限，可以读写共享内存数据
返回值：
    关联成功，返回值共享内存的起始地址
    关联失败，返回 (void*) -1
*/

当进程不需要再操作共享内存，可以让进程和共享内存解除关联。另外如果没有执行该操作，进程退出之后，结束的进程和共享内存的关联就自动解除了。
函数的原型如下：

1
2
3
4
5
6
7
int shmdt(const void *shmaddr);
/*
参数：
    shmat() 函数的返回值，共享内存的起始地址
返回值：
    关联解除成功返回 0，失败返回 - 1
*/

删除共享内存

shmctl() 函数是一个多功能函数，可以设置、获取共享内存的状态，也可以将共享内存标记为删除状态。当共享内存被标记为删除状态之后，并不会马上被删除，直到所有的进程全部和共享内存解除关联，共享内存才会被删除。通过 shmctl() 函数只是能够标记删除共享内存，在程序中多次调用该操作是没有关系的。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
// 共享内存控制函数
int shmctl(int shmid, int cmd, struct shmid_ds *buf);

// 参数 struct shmid_ds 结构体原型
struct shmid_ds {
	struct ipc_perm shm_perm;    /* Ownership and permissions */
	size_t          shm_segsz;   /* Size of segment (bytes) */
	time_t          shm_atime;   /* Last attach time */
	time_t          shm_dtime;   /* Last detach time */
	time_t          shm_ctime;   /* Last change time */
	pid_t           shm_cpid;    /* PID of creator */
	pid_t           shm_lpid;    /* PID of last shmat(2)/shmdt(2) */
	shmatt_t        shm_nattch;  /* 引用计数，记录了有多少个进程和当前共享内存进行了关联 */
	// ...
};
/*
参数:
    shmid:
        需要操作的共享内存的 ID，shmget() 函数的返回值
    cmd:
        需要做的操作
        IPC_STAT: 得到当前共享内存的状态
        IPC_SET: 设置共享内存的状态
        IPC_RMID: 标记共享内存要被删除
    buf:
        cmd == IPC_STAT，作为传出参数，会得到共享内存的相关属性信息
        cmd == IPC_SET，作为传入参数，将用户的自定义属性设置到共享内存中
        cmd == IPC_RMID，buf 就没意义了，这时候 buf 指定为 NULL
返回值：
    成功，返回值大于等于 0
    失败，返回 -1
*/

相关 shell 命令

使用 ipcs 添加参数 -m：查看系统中共享内存的详细信息

1
2
3
4
5
6
$ ipcs -m

------------ 共享内存段 --------------
键        shmid      拥有者  权限     字节     nattch     状态
0x00000000 425984     oracle     600        524288     2          目标
0x00000000 327681     oracle     600        524288     2          目标

使用 ipcrm 命令标记删除某块共享内存

1
2
3
4
5
# key == shmget 的第一个参数
$ ipcrm -M shmkey

# id == shmget 的返回值
$ ipcrm -m shmid

通过 shmctl() 可知：共享内存的信息是存储到一个 struct shmid_ds 的结构体中，其中有一个重要的成员叫做 shm_nattch，在这个成员变量里边记录着当前共享内存关联的进程的个数，一般将其称之为引用计数。当共享内存被标记为删除状态，并且这个引用计数变为 0 之后共享内存才会被真正的被删除掉。

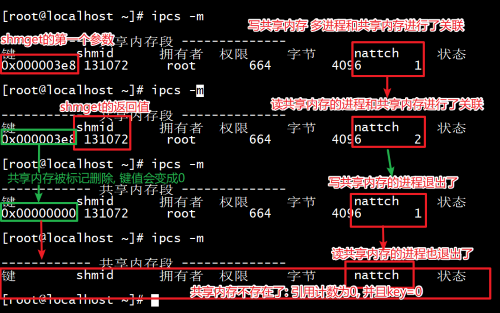

当共享内存被标记为删除状态之后，共享内存的状态也会发生变化，共享内存内部维护的 key 从一个正整数变为 0，其属性从公共的变为私有的。私有是指只有已经关联成功的进程才允许继续访问共享内存，不再允许新的进程和这块共享内存进行关联了。下图表示了共享内存的状态变化：
共享内存的状态

进程间通信

使用共享内存实现进程间通信的操作流程：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
1.调用 Linux 的系统 API 创建一块共享内存
    这块内存不属于任何进程，默认进程不能对其进行操作。

2.准备好进程 A 和进程 B，这两个进程需要和创建的共享内存进行关联
    关联操作: 调用 Linux 的 api
    关联成功之后，得到了这块共享内存的起始地址

3.在进程 A 或者进程 B 中对共享内存进行读写操作
    读内存: printf() 等;
	写内存: memcpy() 等;

4.通信完成，可以让进程 A 和 B 和共享内存解除关联
    解除成功，进程 A 和 B 不能再操作共享内存
    共享内存不受进程生命周期的影响的

5.共享内存不在使用之后，将其删除
    调用 Linux 的 api 函数，删除之后这块内存被内核回收

写共享内存的进程，示例代码:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
#include <stdio.h>
#include <sys/shm.h>
#include <string.h>

int main()
{
    // 1.创建共享内存，大小为 4k
    int shmid = shmget(1000, 4096, IPC_CREAT | 0664);
    if (shmid == -1)
    {
        perror("shmget error");
        return -1;
    }

    // 2.当前进程和共享内存关联
    void* ptr = shmat(shmid, NULL, 0);
    if (ptr == (void*) -1)
    {
        perror("shmat error");
        return -1;
    }

    // 3.写共享内存
    const char* p = "写共享内存的进程，写数据...";
    memcpy(ptr, p, strlen(p)+1);

    // 阻塞程序
    printf("按任意键继续，删除共享内存\n");
    getchar();

    shmdt(ptr);

    // 删除共享内存
    shmctl(shmid, IPC_RMID, NULL);
    printf("共享内存已经被删除...\n");

    return 0;
}

读共享内存的进程，示例代码:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
#include <stdio.h>
#include <sys/shm.h>
#include <string.h>

int main()
{
    // 1.创建共享内存，大小为 4k
    int shmid = shmget(1000, 0, 0);
    if (shmid == -1)
    {
        perror("shmget error");
        return -1;
    }

    // 2.当前进程和共享内存关联
    void* ptr = shmat(shmid, NULL, 0);
    if (ptr == (void*) -1)
    {
        perror("shmat error");
        return -1;
    }

    // 3.读共享内存
    printf("读共享内存的进程，数据: %s\n", (char*)ptr);

    // 阻塞程序
    printf("按任意键继续，删除共享内存\n");
    getchar();

    shmdt(ptr);

    // 删除共享内存
    shmctl(shmid, IPC_RMID, NULL);
    printf("共享内存已经被删除...\n");

    return 0;
}

shm 和 mmap 的区别

共享内存和内存映射区都可以实现进程间通信，分析二者的区别：
（1）实现进程间通信的方式
共享内存：多个进程只需要一块共享内存就够了。共享内存不属于进程，需要和进程关联才能使用。
内存映射区：位于每个进程的虚拟地址空间中，并且需要关联同一个磁盘文件才能实现进程间数据通信。
（2）效率
共享内存：直接对内存操作，效率高。
内存映射区：需要内存和文件之间的数据同步，效率低。
（3）生命周期
共享内存：进程退出对共享内存没有影响，调用相关函数/命令/关机才能删除共享内存。
内存映射区：进程退出，内存映射区也就没有了。
（4）数据的完整性（突发状态下数据能否被保存，比如：突然断电）
共享内存：数据存储在物理内存中，断电之后系统关闭，内存数据也就丢失了。
内存映射区：可以完整的保存数据，内存映射区数据会同步到磁盘文件。
